PUERTO SERIAL O COM:
QUE ES UN FIREWARE
se denomina al tipo de puerto de comunicaciones de alta velocidad desarrollado por la compañía Apple.
La denominación real de esta interfaz es la IEEE 1394. Se trata de una tecnología para la entrada/salida de datos en serie a alta velocidad y la conexión de dispositivos digitales.
Esta interfaz se caracteriza principalmente por:
- Su gran rapidez, siendo ideal para su utilización en aplicaciones multimedia y almacenamiento, como videocámaras, discos duros, dispositivos ópticos, etc...
- Alcanzan una velocidad de 400 megabits por segundo, manteniéndola de forma bastante estable.
- flexibilidad de la conexión y la capacidad de conectar un máximo de 63 dispositivos.
- Acepta longitudes de cable de hasta 425 cm.
- Respuesta en el momento. FireWire puede garantizar una distribución de los datos en perfecta sincronía.
- Alimentación por el bus. Mientras el USB 2.0 permite la alimentación de dispositivos que consuman un máximo de 5v, , los dispositivos FireWire pueden proporcionar o consumir hasta 25v, suficiente para discos duros de alto rendimiento y baterías de carga rápida. En este punto hay que hacer reseña de que existe un tipo de puerto Firewire que no suministra alimentación, tan sólo da servicio de comunicación de datos. Estos puertos tienen sólo 4 contactos, en lugar de los 6 que tiene un puerto Firewire alimentado.
- Conexiones de enchufar y listo, conocidas como plug & play. No tenemos más que enchufar un dispositivo para que funcione.
- Conexión en caliente (permite conectar dispositivos con el PC encendido sin ningún riesgo de rotura).
conector mini-DIN
- Red Local Apple LocalTalk (Mini-DIN 3)
- Conector VESA de dispositivos estereoscópicos (Mini-DIN 3)
- Apple Desktop Bus (Mini-DIN 4)
- S-Video (Mini-DIN 4)
- Puerto PS/2 para teclado / mouse (Mini-DIN 6)
- Interfaz TNC de modem-radio para radioaficionado (Mini-DIN 6)
- Fuente de alimentación DC para dispositivos electrónicos (Mini-DIN 6)
- Puerto serie Macintosh RS-422 (Mini-DIN 8)
- Apple GeoPort (Mini-DIN 8 modificado con un pin adicional)
- Puerto VIVO en tarjetas gráficas y digitalizadoras (Mini-DIN 8)
- Sega Mega Drive II (Mini-DIN 9)
- Sega 32X (Mini-DIN 9)
- Sega Saturn (Mini-DIN 10, no estándar)
- Commodore 16 / Commodore Plus/4 / Commodore 116 Joystick y datasette (Mini-DIN 7)
- Acorn Archimedes (Mini-DIN 9 mouse, Mini-DIN 6 teclado externo)
- Alpine Electronics iPod Interfaz (Mini-Din 10, no estándard)
- JVC Mini-Din 8 (no estándard)
- ATI All-in-Wonder 9700 PRO (Mini-Din 10)
- NEC PC Engine interfaz de gamepads (Mini-DIN 8)

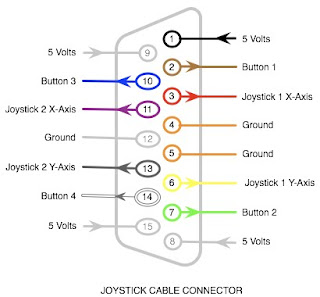

Que es MIDI O JOYSTICK
Que es tarjeta de Red
Factor de forma:- año 1983, tipo de computadora de IBM.
-XT es un factor de forma creado por IBM para su primera computadora hogareña.
-La especificación era abierta, por lo tanto múltiples desarrolladores se basaron en esta convirtiéndose así en un estándar de facto.
Tamaño de la placa madre XT: 8,5 × 11" | 216 × 279 mm.

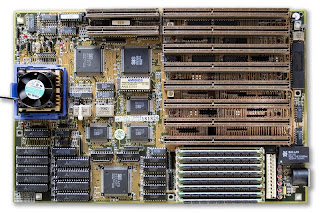

PLACA BASE AT
-En 1985 IBM introdujo Baby-AT, más pequeño y barato que AT.
PLACA BASE ATX-Fue adoptado por la mayoría de los fabricantes de equipos OEM.
-La forma WTX no solo establece características distintas en la placa base sino también en la interfaz entre la placa y el chasis además de algunas sugerencias de diseño para la disipación de calor y confinamiento de las interferencias electromagnéticas.
-Para describir el factor de forma WTX se deben considerar 3 elementos clave.
-Placa base: La placa base tiene una dimisión máxima de 14 x 16.75 pulgadas.
-Dispositivo adaptador de la placa base: Permite colocar cualquier placa base WTX fácilmente, sin problemas y restricciones en cuanto a orificios de los tornillos.
-Flex Slot: Es un diseño para tarjetas de periféricos de E/S que permite mejorar el diseño de la placa manteniendo la compatibilidad con el chasis
AGP 1X: velocidad 66 MHz con una tasa de transferencia de 266 MB/s y funcionando a un voltaje de 3,3V.
AGP 2X: velocidad 133 MHz con una tasa de transferencia de 532 MB/s y funcionando a un voltaje de 3,3V.
AGP 4X: velocidad 266 MHz con una tasa de transferencia de 1 GB/s y funcionando a un voltaje de 3,3 o 1,5V para adaptarse a los diseños de las tarjetas gráficas.
AGP 8X: velocidad 533 MHz con una tasa de transferencia de 2 GB/s y funcionando a un voltaje de 0,7V o 1,5V.
- AMD
- ATI (Comprada por AMD en el 2.006)
- INTEL
- NVIDIA
- SILICON INTEGRATED SYSTEMS
- VIA ( tecnologies)
El puerto serial se constituye como una de las más básicas conexiones externas a un computador, y aunque hoy en día la más utilizada es su forma USB, el puerto serial ha estado junto a nuestros computadores por más de veinte años. Su principal función es enviar y recibir datos, bit por bit, y a modo de ejemplo, se puede mencionar entre ellos el puerto de los antiguos modelos de teclados y modems.
Los puertos seriales se conocen también con el nombre de puertos de comunicación o COM, y tienen la característica de ser bidireccionales. Ésta característica permite a cada uno de estos dispositivos tanto recibir como enviar datos. Su normal funcionamiento depende de un chip especial denominado UART debido a las siglas en inglés para “Universal Asynchronous Reciever/Transmitter”. Este chip controlador toma la salida paralela del bus del computador y lo convierte en forma serial, lo que permite la transmisión de los datos a través del puerto.
SEÑALES DE CADA PIN:
PUERTO PARALELO O LPT
El puerto paralelo del PC es un conector de 25 pines en forma de “D” en la parte trasera de la computadora. Es aquel donde se conectaba la impresora antes que se fuese mayormente sustituido el moderno USB. Dado que este puerto tiene un conjunto de entradas y salidas digitales, se puede emplear para hacer prácticas experimentales de lectura de datos y control de dispositivos.
Que es VGA
Video Graphics Array (VGA) se refiere tanto a una pantalla analógica estándar de ordenadores, (conector VGA de 15 clavijas D subminiatura que se comercializó por primera vez en 1988 por IBM); como a la resolución 640 × 480. Si bien esta resolución ha sido reemplazada en el mercado de las computadoras, se está convirtiendo otra vez popular por los dispositivos móviles. VGA fue el último estándar de gráficos introducido por IBM al que la mayoría de los fabricantes de clones de PC se ajustaba, haciéndolo hoy (a partir de 2007) el mínimo que todo el hardware gráfico soporta antes de cargar un dispositivo específico. Por ejemplo, la pantalla de Microsoft Windows aparece mientras la máquina sigue funcionando en modo VGA, razón por la que esta pantalla aparecerá siempre con reducción de la resolución y profundidad de color. VGA fue oficialmente reemplazado por XGA estándar de IBM pero en realidad ha sido reemplazada por numerosas extensiones clon ligeramente distintas a VGA realizados por los fabricantes que llegaron a ser conocidas en conjunto como "Super VGA".
designa a una familia de conectores con forma circular, todos con un diámetro de 9,5 mm y un número variado de pines en su interior. Aunque diseñados inicialmente como meros conectores eléctricos, son muy populares en electrónica e informática, habiendo sucedido al conector DIN de mayor tamaño. Ambos son estándares del Deutsches Institut für Normung, el organismo alemán de estandarización.
ALGUNOS TIPOS DE MINI DIN:
Es la conexión tradicional para los dispositivos de control de videojuegos en las arquitecturasx86de los PC's. El puerto de juegos se integra, de manera frecuente, en una Entrada/Salida del ordenador o de la tarjeta de sonido(sea ISA o PCI), o como una característica más de algunasplacas base.
Las tarjetas de red (también denominadas adaptadores de red, tarjetas de interfaz de red o NIC) actúan como la interfaz entre un ordenador y el cable de red. La función de la tarjeta de red es la de preparar, enviar y controlar los datos en la red.
Por lo general, una tarjeta de red posee dos luces indicadoras (LED):
La luz verde corresponde a la alimentación eléctrica;
La luz naranja (10 Mb/s) o roja (100 Mb/s) indica actividad en la red (envío o recepción de datos).
Para preparar los datos que se deben enviar, la tarjeta de red utiliza un transceptor, que transforma a su vez los datos paralelos en datos en serie. Cada tarjeta posee una dirección única denominadadirección MAC, asignada por el fabricante de la tarjeta, lo que la diferencia de las demás tarjetas de red del mundo.
PLACA BASE XT
(EXtended Technology - Tecnología extendida).
AT (Advanced Technology)
- Formato de placa base empleado por el IBM AT y susclones en formato sobremesa completo y torre completo.
-Su tamaño es de 12 pulgadas (305 mm) de ancho x 11-13 pulgadas de profundo.
-Fue lanzado al mercado en 1984.
-Si bien este estándar represento un gran avance sobre las plataformas propietarias que producía cada fabricante, con el tiempo fueron descubiertas varias falencias que hicieron necesario que se reemplazara;
-Su gran tamaño dificultaba la introducción de nuevas unidades de disco.
-Además su conector con la fuente de alimentacióninducía fácilmente al error siendo numerosos los casos de gente que quemaba la placa al conectar indebidamente los dos juegos de cables (pese a contar con un código de color para situar 4 cables negros en la zona central).
-El conector de teclado es el mismo DIN 5 del IBM PCoriginal.
-La publicación por Intel de este estándar en 1995.
-Cambió la tendencia dominante, que venía siendo la utilización de las placas Baby AT.
-Actualmente las placas ATX, de 12 x 9.6 pulgadas, son el formato más utilizado.
-Existencia de una zona posterior de la placa con conectores para dispositivos de E/S en doble altura y colocados de una forma más racional.
PLACA BASE NLX
NLX(Nuevo perfil bajo ampliado) era un factor de la forma propuesto cerca Intel y convertido en común conIBM, DEC, y otros vendedores para el perfil bajo, bajo costo, PC al por menor masa-puestas.
-El lanzamiento 1.2 fue concluido en marzo de 1997 y el lanzamiento 1.8 fue concluido en abril de 1999.
-NLX era similar en diseño total a LPX, incluyendo una tarjeta de la canalización vertical y un caso discreto del slimline.
-Fue modernizado y puesto al día para permitir la ayuda para las tecnologías más últimas mientras que guardaba costes abajo y fija los problemas principales con LPX.
PLACA BASE WTX
-Es factor de forma fue introducido por Intel en el año de 1998,
-Sus sigla procede de la palabra en ingles Workstation Technology Extended (estación de trabajo); lo que significa que el diseño esta pensado para sistemas de varios procesadores y varios discos; aquellos que se utilizan en servidores y estaciones de trabajo de alto rendimiento.
Velocidad, ancho de bits y ancho de banda del bus AGP
La versión 1.0 del bus AGP, que funciona con 3.3 voltios, posee un modo 1X que envía 8 bytes cada dos ciclos y un modo 2X que permite transferir 8 bytes por ciclo.
En 1998, la versión 2.0 del bus AGP presenta el AGP 4X que permite el envío de 16 bytes por ciclo. La versión 2.0 del bus AGP funciona con una tensión de 1.5 voltios y con conectores AGP 2.0 "universales" que pueden funcionar con cualquiera de los dos voltajes.
La versión 3.0 del bus AGP apareció en 2002 y permite duplicar la velocidad del AGP 2.0 proponiendo un modo AGP 8X.
Conectores AGP
Las placas madre más recientes poseen un conector AGP general incorporado identificable por su color marrón. Existen tres tipos de conectores:

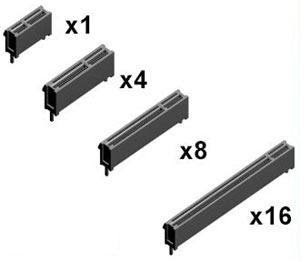

Velocidad, ancho de bits y ancho de banda del bus PCI

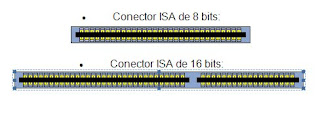

Velocidad, ancho de bits y ancho de banda del bus ISA
Que es ICH
Puente Sur o también conocido como I/O Controller Hub(ICH) en los sistemas Intel. es un circuito integrado que se encarga de coordinar los diferentes dispositivos de entrada y salida y algunas otras funcionalidades de baja velocidad dentro de la placa base. El southbridge no está conectado a la CPU y se comunica con ella indirectamente a través del northbridge - Puente Norte.
Que es MCH
puente norte es llamado también memory controller hub (MCH) en los sistemas Intel. Es el circuito integrado más importante del conjunto de chips (Chipset) que constituye el corazón de la placa madre. Recibe el nombre por situarse en la parte superior de las placas madres conformato ATXy por tanto no es un término utilizado antes de la aparición de este formato para ordenadores de sobremesa.
FUNCION DE LOS CHIPSETS
Los chipsets es un grupo de chips que trabajan en conjunto para realizar una tarea determinada. Su misión dentro del motherboard es comunicar todos los elementos que componen el sistema. Básicamente, un chipset está compuesto por dos elementos visibles, el puente norte y el puente sur.
A su vez, tanto uno como el otro albergan varios módulos o chips que cumplen diferentes funciones.
PRINCIPALES FABRICADORES DE CHIPSETS
